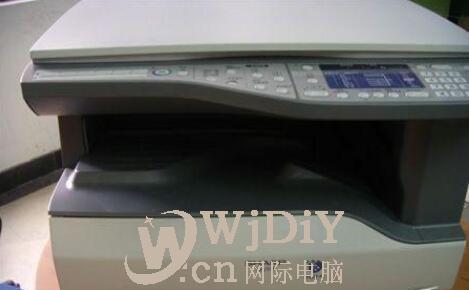

日本夏普復印機110v電壓經常遇到因插錯電源而燒壞電源板：今天就有一個客戶把電源線直接插到220V電源上；冒好大的煙現象:sharp Ar 281-----507系列電源板無電壓輸出

說明:因該開關電源無過壓保護裝置(壓敏電阻),所以很容易燒壞一連串元器件.所以在維修過程中一定要仔細測量,以免造成不必要的損失.

維修:常見損壞元器件如下: 依次檢查保險 壓敏電阻  二極管橋  大電容  啟動電阻   場效應管等

       1,水泥電阻r701,r702(相當于保險絲作用),兩電阻阻值相同,為3.3歐姆相串連,如不能購相同品,可同時焊下這兩電阻,用一只6.8歐姆水泥電阻替代(注意:功率要夠,否則會燒斷)

       2,電解電容c709,c710,此為開關電源整流后的濾波電容,損壞原因為耐壓不夠.一般能從外表看出.一般壞其中一只.

       3,電源調整集成電路ic1:m51995ap,

       4,開關管(場效應管)q701,q702,型號為k1168,可找替代品更換(如用替代品更換,一定要兩個同時換,否則因參數有差異導致工作電壓不正常)

       5,整流橋d701,如短路,則一般會跳電.

一般情況很少全部損壞,多為水泥電阻,電容損壞較多

       6,你說的專業人士指哪方面的？？這個問題涉及到電路部分。要是找專業修復印機的人員，一般是搞不定的。。要找修電路板的。

你拿萬用表，把機器通上電。。用交流檔測以下地方：電源線插頭，（220v），變壓器輸出（110v）機器電源板輸入插頭（110v）

用直流檔測：大電容兩端（157v）電源輸出端（5-24v）以上各部分，哪里電壓不對，就是哪個部分出問題了
