我們在安裝網絡監控過程中必不可少的一道工序就是制作網線水晶頭了，雖然前面我們多次分享過制作水晶頭的方法，可能大家也都會制作，但是我們今天還是給新手從基礎開始講起。希望有幸能和大家共同分享一遍安防監控相關的知識，即便簡單也總有人剛?cè)胄邪伞?/span>



制作水晶頭用到的工具——網線鉗。



一把普通的網線鉗其實看起來結構還是挺復雜的，原因就是它有很多的功能，網線水晶頭我們稱為RJ45接頭，其實通常網線鉗可制作RJ11、RJ12、RJ22、RJ45接頭，有6P和8P之分，水晶頭是8P的。其他的用不到，也不用管它。



如何制作網線水晶頭

我們主要用網線鉗制作水晶頭用到它的三個功能，剝線，剪線和壓制。其實最主要的就是最后放入8P槽用力按壓那一下。

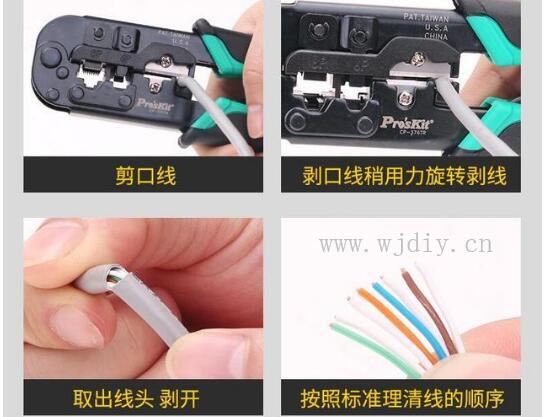

手工制作網線水晶頭的步驟。



為了說得有條理，我們姑且把它分為5個步驟吧。



第一步，剝



網線外面絕緣層，可以用網線鉗刀口輕切一圈，剝開外面的絕緣皮，要注意力度，不要損傷網線內層8芯絕緣皮。





第二步，排序



網線也稱雙絞線，是由4組2芯線纏繞而成，共8芯，是用8種顏色區分的。

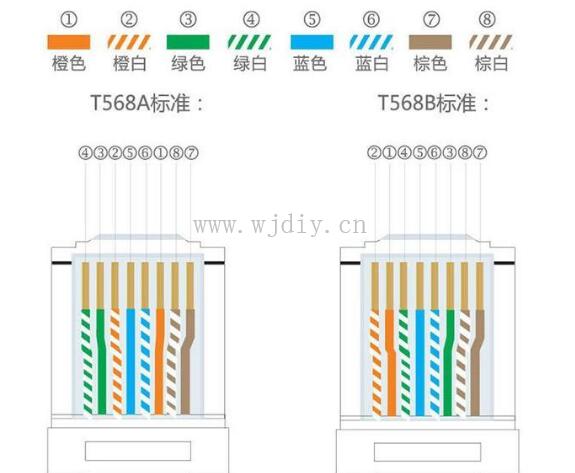

雖然排序有T568A和T568B兩種，但是，我們只會用到T568B，不會用到568A。



所以568B的線序一定要記得：橙白，橙，綠白，藍，藍白，綠，棕白，棕。



分別按照1-8的順序排好。





手工制作網線水晶頭的步驟

另：網絡中，用到的是第1、2、3、6這四芯。也就是說只接這四芯網絡也通，用在網絡攝像機的水晶頭上也適用。但只在特殊情況下用一下，影響不大。具體影響我們后面再談。

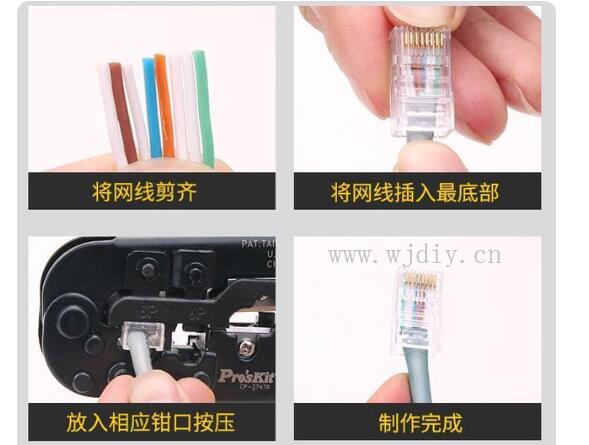

第三步，剪線



網線按照T568B線序排好后，壓實排序捏住，用網線鉗在最整齊的一段剪開。剪整齊就行，另外從牢固和美觀上考慮，剪開后內層距絕緣皮1.2厘米左右，在后面壓上水晶頭正好能壓住絕緣皮。



第四步，插線



剛才剪整齊的線，把水晶頭背面（沒有突出卡子的一面）朝上，把8芯線插進去，通過水晶頭前段面可以看到8芯銅芯就可以了。





手工制作網線水晶頭的步驟

第五步，壓制



水晶頭放到網線鉗8P槽口，用力壓制聽到清脆響聲即可。

這樣就可以做出一個合格的水晶頭了，如果不放心，可以用水晶頭測試儀測試一下是否8芯都通。只要做的過程仔細一點，都不會出現不通的問題的。有個小問題：安防監控中，如果做出水晶頭后測線儀測試，第4芯和第8芯不亮，也就是不通，需要重新做水晶頭嗎？留言區等你答案。

手工做的話要看熟練度，一般新手2-5分鐘一個，熟練的話30-40秒一個，就是排線序有點手疼，工具要好，要省力的網線鉗 每天能做200-500左右手累。
