用二張圖片解釋路由器和交換機的區別！交換機和路由器的區別如下所說：



兩者都是連接互聯網的設備，它們之間主要區別就是，交換機發生在網絡的第二層數據鏈路層，而路由器發生在第三層網絡層。這個區別是兩者各自工作方式的根本區別。路由器可以根據IP地址尋找下一個設備，可以處理TCPIP協議，而上一篇我們講過交換機是根據MAC地址尋址的。

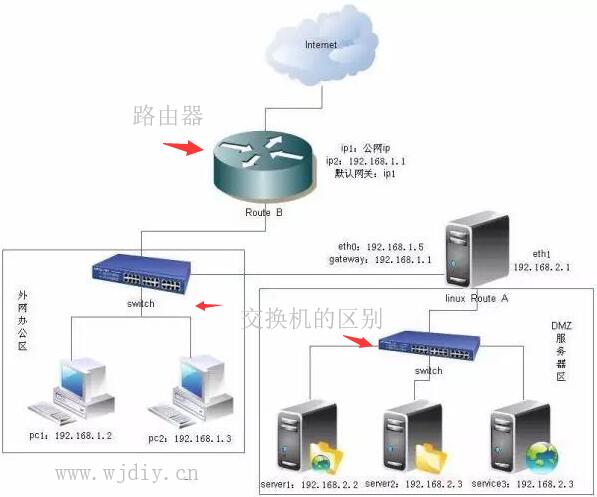

   用二張圖片解釋路由器和交換機的區別（圖1）

交換機是分配網絡數據，路由器可以給網絡分配IP地址，分配給你地址而且可以隨時通過地址過來找到你。



路由器可以在不同時間內把一個IP分配給多臺主機使用。交換機是通過MAC地址和識別各個不同的主機。



路由器的工作原理是怎么樣的呢？前面我們知道了交換機有MAC地址表，自動生成自動學習，同樣的，路由器也有個路由表，會自己學習、生成、維護路由表。

   用二張圖片解釋路由器和交換機的區別（圖2）

我們舉一個簡單的例子，只要能看懂上圖就可以：



1，主機A準備發數據給主機B。



2，A將B的IP地址連同數據一起，以數據包形式發送給路由器R1。



3，路由器R1收到數據包后，先從數據中讀取到B的IP地址，然后根據路徑表計算發往B的最優路徑。



4，比如路徑為：R1->R2->R5->B；并將數據包發往路由器R2。



5，路由器2重復路由器1的工作，并將數據包轉發給路由器5。



6，路由器5同樣取出目的地址，發現目的地址就在自己的網段上，于是將該數據包直接交給主機B。



7，主機B收到主機A的信息，一次完整的通信宣告結束。
