綜合布線是需要將語音、數據與監控設備的信號線經過統一的規劃和設計，采用相同的傳輸媒體、信息插座、交連設備、適配器等，把這些不同信號綜合到一套標準的布線中。由此可見，這種布線比傳統布線大為簡化，可節約大量的物資、時間和空間。在使用時，用戶可不用定義某個工作區的信息插座的具體應用，只把某種終端設備（如個人電腦、電話、視頻設備等）插人這個信息插座，然后在管理間和設備間的交接設備上做相應的接線操作，這個終端設備就被接入到各自的系統中了。

綜合布線網線綁扎方法

每個人的都有不同的扎法，不同的工程也有不同的要求，但應該參照如下原則：

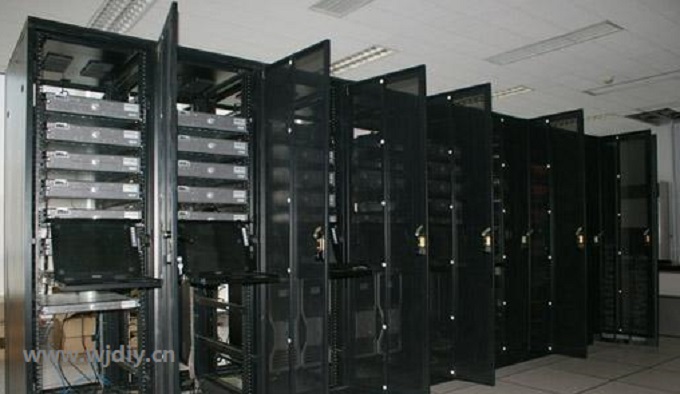

標準化通訊機房的布局可以簡化布線系統的管理，然而在變更的時候，能夠保持整潔清晰的服務器、電纜、路徑和空間的標簽是十分重要的。

采用開啟式插座，插座大小相當于主板的九分之一（即一個子板大小），插座的一邊有和主板邊角相同的凹槽，蓋板可以直接搭在插座邊角上，從而將插座和地板固定在一起。優點：操作簡單，只需簡單的手工鋸、螺絲刀即可輕松完成布線進度快，一般300－500點／天／人開啟式插座容量大于普通插座，布線單位成本大大降低適用范圍，建議所有強電采用開啟式插座，部分重要弱電信息點采用開啟式插座。

在主板或蓋板任意位置，開50mm圓孔，并搭配塑料走線口。弱電可以直接穿出使用，強電可以在引出后接插線板，或者引到隔斷底部另接塑料面板。優點：成本低，2－3元／個穿線量大，一個孔可出5－10根線纜施工簡單，普通開孔工具即可完成，進度達800－1000點／天／人適用范圍：所有弱電信息點都可以采用此方式，部分強電視情況也可使用走線口。

普通彈起式地插座在房間內任意位置根據需要將彈起式地插座固定在地面上，鋪裝地板過程中遇到插座時即切割地板。優點：能夠使用市場上所有的彈起式地插座，容易采購，成本低。

根據需要任意布線，不局限于地板的位置和形狀。適用范圍：所有強弱電信息點（只用于50mm高度地板）。



線纜走線的注意事項：

強弱電分離，水平走線的時候強電和弱電走不同的橋架，進入機柜內是分列機柜的左右兩側。

光銅分離，光纜和銅纜水平走線的時候也采用不同的橋架。

不同類型的銅纜一般不捆扎在一起，不同等級的銅纜傳輸帶寬相差幾個數量級，相互干擾非常大。

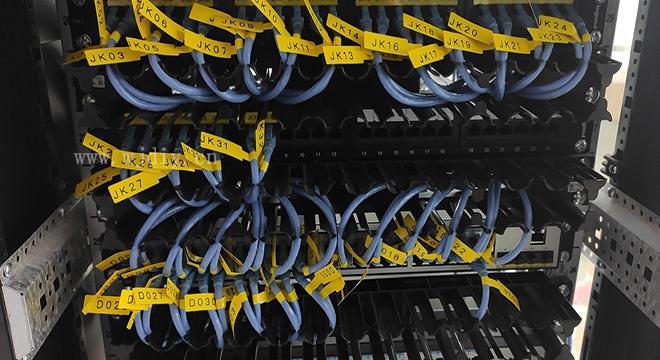

綁扎線纜時一般不采用尼龍?jiān)鷰?/span>，因?yàn)樗且淮涡?，并且壓力無法釋放，容易損傷線纜。最好采用Velcro的Hook-Loop扎帶，一面是毛面，一面是鉤面，可以粘接綁扎。如果非得使用尼龍?jiān)鷰В詈媚门菝迚|在線纜的外部，再用扎帶，減少線纜損傷。
