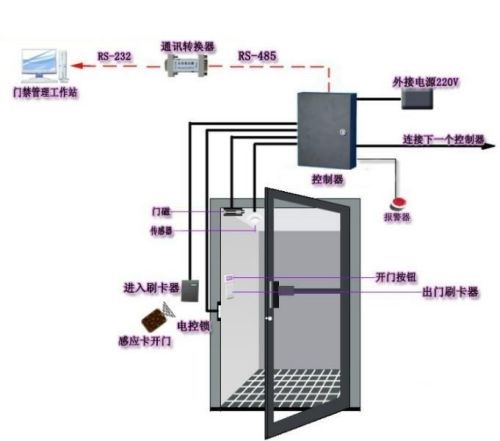

門禁系統的施工要做到規范，在安裝前，首先要了解整個門禁系統的結構網絡、功能，設計網絡布局，采用RS485聯網方式或者采用TCP/IP網絡方式；第二合理選配單門、雙門、四門控制器等，這樣就可以進行布線，之后再安裝門禁設備。門禁系統常用的鎖具種類有很多，不同的門安裝不同的鎖，門禁常用的電鎖有：電插鎖，磁力鎖，電鎖口，電控鎖等。門禁系統主要有門禁控制器（含電源）、門禁讀卡器/人臉識別設備/指紋識別設備、發卡器、鎖具、閉門器、開門按鈕等組成，如果門禁系統需要聯網使用還需要在電腦上安裝門禁系統軟件并通過485信號線/網線連接門禁控制器進行門禁出入的管理設置。

弱電門禁系統如何布線

  1、讀卡器線：讀卡器到控制器端口之間的線

建議用8芯屏蔽多股雙絞網線（其中二芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED線和蜂鳴器線），數據線 Data1 / Data0互為雙絞，線徑建議0.5平方毫米以上，最長不可以超過100米，屏蔽線接控制器的GND。

  2、出門按鈕線：出門按鈕到控制器端口之間的線

建議采用兩芯線，線徑在1.0平方毫米以上。

  3、電鎖線：電鎖到控制器端口之間的線

建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米用更粗的線，或者多股并聯；或者通過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米。

以下選用設備，在某些特殊情況下使用時，才需要布線。

  4、門磁線：門磁到控制器端口之間的線

建議選擇兩芯線，線徑在0.5平方毫米以上，如果無需在線了解門的開關狀態 或者 無需門長時間未關閉報警 和非法闖入報警功能，門磁線可不接。

  5、紅外探測器線：門磁到控制器端口之間的線

建議選擇兩芯線，線徑在0.5平方毫米以上，如果不需要紅外布防，用來檢測非法用戶闖入報警功能，紅外探測器線可不接。

  6、聲光報警器線：門磁到控制器端口之間的線

建議選擇兩芯線，線徑在0.5平方毫米以上，如果不需要現場報警器提示，可以不接。

  7、消防聯動線：消防設備到控制器端口之間的線

建議選擇兩芯線，線徑在0.5平方毫米以上，如果不需要消防聯動功能，可以不接。
