弱電綜合布線機房需要用到的設備 :

機柜，電信配線架，數字配線架(DDF)，光纖配線架(ODF)，總配線架(MDF)，理線器，理線槽。

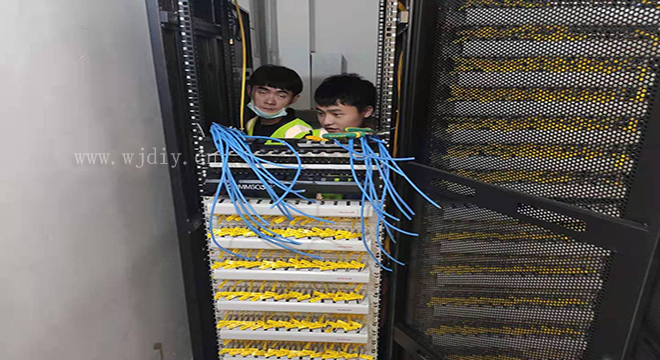

機房綜合布線的連接方法:

  1、電信配線架是兩排兩兩成對的端子，襯背板在機柜內豎直安裝；其它配線架規格19英寸，在機柜內橫置安裝；理線器規格19英寸，在機柜內橫置安裝，位于配線架下方；理線槽有多種規格，安裝在機柜兩側。

  2、電信配線架為正面接線，右排端子接入戶電纜，左排端子接用戶跳線，兩排之間跨接或連接測試線。

  3、數字配線架為前后接線，正面是信息插口，用跳線連接設備或主配線架；背面接另一組數字配線架。

  4、光纖配線架為前后接線，正面是光纖插口(光纖耦合器)，用跳線連接設備或其它光纖配線架；背面是一個盒子，引入光纜，在盒子里熔接尾纖，尾纖連接到光纖耦合器內側。

  5、總配線架為前后接線，正面是模塊接口(可選裝不同模塊)；背面連接用戶線纜或外線接入線纜。

結構示例：戶線纜或外線接入線纜——MDF——DDF——DDF——設備
