                     中控f7指紋遙控門禁機接線方法

1、F7接線端子與電源連接

F7 的接線端子如上所示。它支持9—15V 直流電源作為輸入，直接連接在GND 和＋12V之間即可工作。如果鎖控制使用單獨的電源，那么F7 的工作電源適配器只需要標稱500mA以上即可；如果鎖控制與F7 使用相同的電源，那么該電源適配器的標稱輸出電流需要超過

鎖的工作電流1000mA 以上。

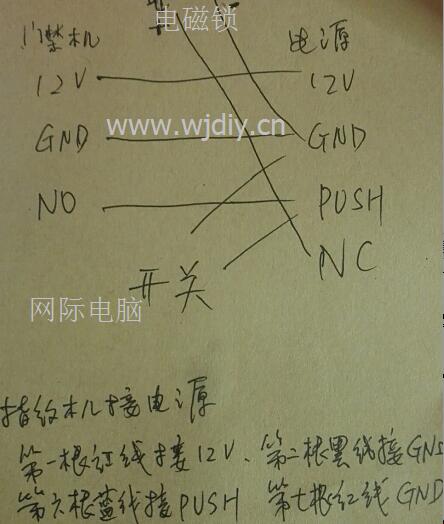

2、門鎖的連接

F7 可以同時支持常開型和常閉型門鎖，只要分別連結在不同的端子上即可。Lock NO端子通常與COM端子保持?jǐn)嚅_狀態，在F7 輸出開鎖信號時，Lock NO與COM端子連通，開鎖信號結束后，Lock NO與COM恢復斷開狀態；Lock NC端子與COM端子之間的通斷狀態與此剛好相反，平時連通而開鎖時斷開。由于實際使用中存在著各種電控門鎖，由此必須根據門鎖的規格來確定正確的連接方法：對通電時打開、斷電時鎖閉的鎖，應該使用Lock NO 端子，對通電時鎖閉、斷電時打開的鎖，應該使用Lock NC 端子。下面以斷電常閉的電控鎖為例，示意F7 與鎖的連接方法。通電常閉型的電控鎖連接時只需改用Lock NC 端子即可。

3、出門開關、門磁、門鈴和報警器的連接

出門開關是安裝在房間內部的開門開關裝置，出門開關閉合就可以把門打開。門磁用于感應門的開關狀態，F(xiàn)7 通過門磁開關可以偵測到門被非法打開，此時會輸出報警，另外，打開門后在超過規定的時間內沒有關好門，F(xiàn)7 也會產生提示警告。F7 的報警輸出是一個開關信號，可以把它串聯到簡單報警器的電源回路中。當然也可以用來作為高級報警/監控系統的觸發信號。F7 的門鈴接口端子是直通面板上的門鈴按鈕的，因此只需要把現存的門鈴的按鈕開關改接到這兩個端子上即可。

4、與控制器連接

F7 提供標準的Wiegand26 輸出，可以很方便的連接到現在的大多數門禁控制器上，就像連接一個IC 卡讀頭或密碼鍵盤一樣。

5、組網或與電腦連接

F7 提供RS232, RS485 接口，并可選Ethernet接口，用于同PC連接或組織成網絡。

以上就是中控f7指紋遙控門禁機怎么接線及維修方法收藏有用喲
