綜合布線是一項非常專業的系統工程，因此在每個環節都有其專門的布線要點需要注意。掌握這些布線要點，對整個網絡系統的綜合布線工程相當重要。

機房布線要點

機房是整個網絡系統的核心所在，也是所有網線的集中之處。它的布線絕對是整個布線工程中最復雜的，因?yàn)橐话愕臋C(jī)房中都會有成百上千條各種電纜，其中包括電源線和網線，在大型的網絡中，還可能有上萬條，甚至幾十萬條電纜。作為網管員，在網絡出了問題時，不得不經常在這成堆的電纜中尋找答案。這就要求在布線之初就養成良好的工作習慣，其中包括將各種設備擺放整齊，將各種電纜整齊、有序地分類扎好，并做好標識。

機房的重要不僅是因?yàn)槠渲械母鞣N電纜多，更重要的是它是整個網絡系統的"神經中樞"，只要其中一個設備，甚至一個端口工作不正常，就有可能導致整個網絡，或者一大片用戶不能正常進行網絡連接或應用。

有關機房布線方面，要著重注意以下幾個要點。

  1、機房位置選擇要適當

機房位置的選取非常重要，這要考慮到多方面的因素，如安全性、周圍環境，以及它與各工作區的距離等。由于機房中的設備通常是大功率的，它所散發的熱量非常大，所以要求機房應有良好的通風效果，但又不宜在有陽光直射的地方，還要防止雨淋、潮濕、鼠咬等危害。另外一個重要方面就是與各工作區的距離。如果樓層比較多（5層或以上），則最好選擇建筑物的中間樓層的房間來作為機房，這樣一來，連接的各樓層距離都可能不超過規定的雙絞線不超100 m限制。如果樓層較少（4層或以下），則建議在底層部署機房，這對機房的布線非常有好處，而且遠離工作區，用戶就不會經常聞到機房中的設備所散發出來的各種不良?xì)馕?，但要做好適當?shù)姆莱惫ぷ鳌?/span>

  2、選擇適當?shù)牟季€方式

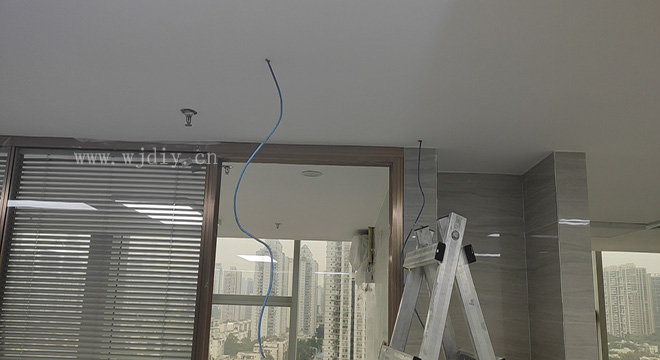

布線方式目前有地板式和吊頂式兩種。很顯然地板式就是把各種電纜通過線槽或線管埋在地下，而吊頂式則用線槽或線管和支架將各種電纜吊在天花板上，如圖1所示。

至于選擇何種布線方式，這要根據實際情況而定。如果機房選擇在一樓地下，則建議選擇地板方式，一是電纜埋在地下可以使整個機房顯得更加整潔；二是一樓地下通常比較涼爽，有利于散熱；三是在地下挖線槽也更有可能。而如果在中間樓層，通常由于樓層的地板不會很厚，所以開挖線槽在多數情況下是不允許的。新建筑樓如果在設計時就已考慮并規劃好，還是有可能的，就像現在的商住樓中有一個專門的配線間，它的地板就可以向下沉許多，方便安裝各種線槽和線管。

  3、要充分考慮日后的維護與管理

在機房建設中，許多人只知道要求將各種設備、機柜擺放整齊，根本不會想到如果刻意追求整齊，可能會給日后的維護和管理工作帶來相當大的麻煩。有時要檢查某一設備的某一端口或者配線架接口，因?yàn)楦鳈C(jī)柜間沒有留出空間，所以很難隨意出入，給維護帶來相當大的困難，最終只得一個個地挪動機柜，而機柜中安裝了許多設備，很重，其困難程度是可想而知的。雖然這里談的不是最終的設備擺放，但機房的布線在相當大程度上決定了以后設備的擺放，因此在布線時就應充分考慮到日后的設備和機柜擺放。

  4、電源插座的功率和類型要適宜

首先在插座插口類型上應充分考慮，因?yàn)殡娔X電源采用的是比較獨特的圓三角形內插式插頭，所以在安裝電源插座時要注意選擇支持相應插頭的。現在一般是雙用插座，同時支持普通的扁形三角插頭和電腦專用圓形三角插頭。通常采用多功能插座模塊，就是在一個插座上同時安裝有電源接口、RJ-45網絡接口和電話線接口等，如圖3-16所示。另外，最好安裝少數其他常見的標準電源插座，以備后用。



  5、線纜整齊有序，分類標識

在機房中由于各種線纜非常多，如果在布線之初沒有做好相應的捆扎和標識，很可能在具體的設備安裝時就無法知道該接哪條網線，采用哪個電源插座了。千萬別小看這些，弄不好以前的布線工作就可能前功盡棄。在這之中，最重要的還是各種弱電布線。
