網絡綜合布線綜合布線系統的6個獨立子系統的作用

字?jǐn)?shù): (761)

閱讀: (5775)

綜合布線系統是一個用于傳輸語音、數據、影像和其他信息的標準結構化布線系統，是建筑物或建筑群的傳輸網絡，它使語言和數據通信設備、交換設備和其他信息管理系統彼此相連接。綜合布線的熱物理結構一般采用模塊化設計和分層星型拓?fù)浣Y(jié)構。系統結構有6個獨立的子系統：

工作區子系統

工作區子系統由終端設備連接到信息插座之間的設備組成。包括：信息插座、插座盒、連接跳線和適配器組成。

  水平區子系統

水平區子系統應由工作區用的信息插座，樓層分配線設備至信息插座的水平電纜、樓層配線設備和跳線等組成。水平子系統根據整個綜合布線系統的要求，應在二級交接間、交接間或設備間的配線設備上進行連接，以構成電話、數據、電視系統和監視系統，并方便地進行管理。

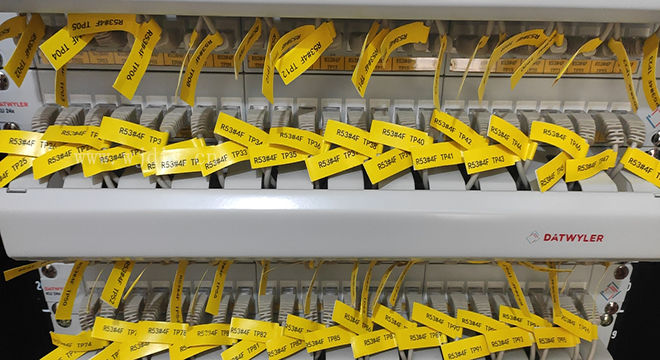

  管理子系統

管理子系統設置在樓層分配線設備的房間內。管理間子系統應由交接間的配線設備，輸入/輸出設備等組成，也可應用于設備間子系統中。管理子系統應采用單點管理雙交接。

  垂直干線子系統

通常是由主設備間（如電腦房、程控交換機房）提供建筑中最重要的銅線或光纖線主干線路，是整個大樓的信息交通樞紐。一般它提供位于不同樓層的設備間和布線框間的多條聯接路徑，也可連接單層樓的大片地區。

  設備間子系統

設備間是在每一幢大樓的適當?shù)攸c(diǎn)設置進線設備，進行網絡管理以及管理人員值班的場所。設備間子系統應由綜合布線系統的建筑物進線設備、電話、數據、電腦等各種主機設備及其保安配線設備等組成。

  建筑群子系統

建筑群子系統將一棟建筑的線纜延伸到建筑群內的其它建筑的通信設備和設施。它包括銅線、光纖、以及防止其它建筑的電纜的浪涌電壓進入本建筑的保護設備。
