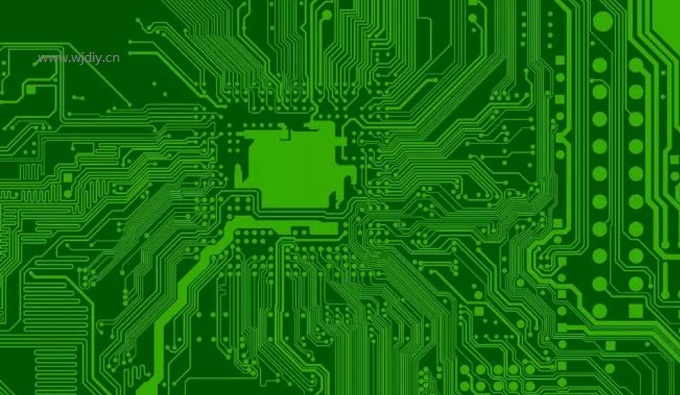

pcb布線的技巧

  1、按電路模塊進行布局，實現同一功能的相關電路稱為一個模塊，電路模塊中的元件應采用就近集中原則，同時數字電路和模擬電路分開;

  2、定位孔、標準孔等非安裝孔周圍1.27mm 內不得貼裝元、器件，螺釘?shù)劝惭b孔周圍3.5mm(對于M2.5)、4mm(對于M3)內不得貼裝元器件;

  3、臥裝電阻、電感(插件)、電解電容等元件的下方避免布過孔，以免波峰焊后過孔與元件殼體短路;

  4、元器件的外側距板邊的距離為5mm;

  5、貼裝元件焊盤的外側與相鄰插裝元件的外側距離大于2mm;

  6、金屬殼體元器件和金屬件(屏蔽盒等)不能與其它元器件相碰，不能緊貼印制線、焊盤，其間距應大于2mm。定位孔、緊固件安裝孔、橢圓孔及板中其它方孔外側距板邊的尺寸大于3mm;

  7、發熱元件不能緊鄰導線和熱敏元件;高熱器件要均衡分布;

  8、電源插座要盡量布置在印制板的四周，電源插座與其相連的匯流條接線端應布置在同側。特別應注意不要把電源插座及其它焊接連接器布置在連接器之間，以利于這些插座、連接器的焊接及電源線纜設計和扎線。電源插座及焊接連接器的布置間距應考慮方便電源插頭的插拔;

PCB布線注意事項

  1、連線精簡原則：

連線要精簡，盡可能短，盡量少拐彎，力求線條簡單明了，特別是在高頻回路中，當然為了達到阻抗匹配而需要進行特殊延長的線就例外了，例如蛇行走線等。

  2、安全載流原則：

銅線的寬度應以自己所能承載的電流為基礎進行設計，銅線的載流能力取決于以下因素：線寬、線厚（銅鉑厚度）、允許溫升等，下表給出了銅導線的寬度和導線面積以及導電電流的關系（軍品標準），可以根據這個基本的關系對導線寬度進行適當?shù)目紤]。

  3、電磁抗干擾原則：

電磁抗干擾原則涉及的知識點比較多，例如銅膜線的拐彎處應為圓角或斜角（因?yàn)楦哳l時直角或者尖角的拐彎會影響電氣性能）雙面板兩面的導線應互相垂直、斜交或者彎曲走線，盡量避免平行走線，減小寄生耦合等。

首先，你可以根據原理圖將元器件安功能排布，（將模擬電路和數字電路分開），這樣你的電路板整天看起來會整潔點，在必要的時候可以將一些集成芯片的服用管腳重設，以減少飛線，同時也會使布局更簡潔更直觀。不可否認，經驗在這方面很重要，但我個人認為有一個好的布線規范更重要。
