辦公室桌下電路布線

辦公室里，每張辦公桌前，我們都要使用電話和電腦，所以我們必須要把網線，電話線，電源線布到每張辦公桌前。辦公室里的線路怎樣進行布線呢？下面，網際給大家簡單介紹一下。

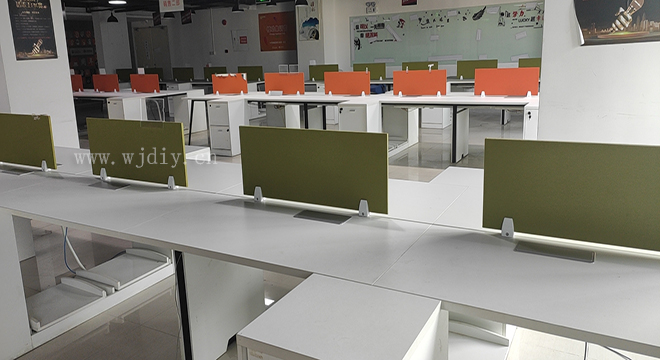

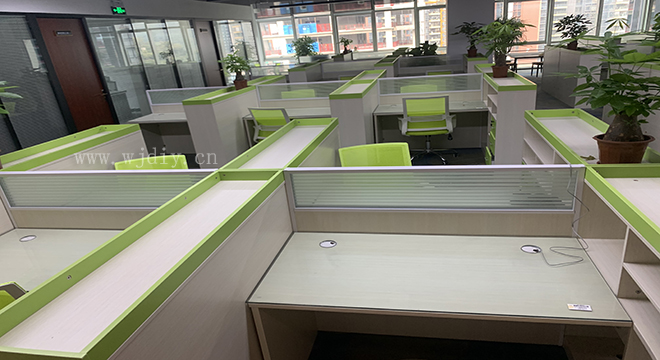

辦公室工位走線方法如下：

一、準備好需要用到的工具

1. 網線，電話線，電源線，布線一些輔助工具

二、確定點位規劃線路。每張辦公桌的點位到主控設備端，是有一定距離的，先看好路線。

1. 點位確定的依據：根據辦公空間布線設計圖紙，結合辦公工位示意圖，用鉛筆、直尺或墨斗將各點位處的暗盒位置標注出來。
2. 暗盒高度的確定：除特殊要求外，暗盒的高度與原強電插座一致，背景音樂調音開關的高度應與原強電開關的高度一致。若有多個暗盒在一起，暗盒之間的距離至少為10mm。
3. 布線箱位置的確定：內嵌式：在所采用弱電布線箱尺寸上寬、高各增加10mm，在深度方向上減少10mm。外置式：按所用產品的型號尺寸標注固定孔位置。內置式：確定管線進入所用產品的高度。

三、開槽順著所拉線路，把線槽都做上。把線放到線槽里。

1. 確定開槽路線，遵守以下原則：
2. 路線最短原則; 不破壞原有強電原則；不破壞防水原則。
3. 確定開槽寬度：根據線的多少確定PVC管的多少，進而確定槽的寬度。
4. 確定開槽深度：若選用16mm的PVC管，則開槽深度為20mm;若選用20mm的PVC管，則開槽深度為25mm。
5. 線槽外觀要求：橫平豎直，大小均勻。
6. 線槽的測量：暗盒和配線箱槽獨立計算，所有線槽按開槽起點到線槽終點測量，若線槽寬度超過80mm按雙線槽長度計算。

四、布線電源線路連上，網絡線路連上，電話線路連上，進行測試所有鏈路是否暢通。

1. 確定線纜通暢：網線、電話線的測試：分別做水晶頭，用網絡測試儀測試通斷;音視頻線、音響線的測試：分別用萬用表測試通斷;其他線纜：用相應專業儀表測試通斷。
2. 確定各點位用線長度：測量出配線箱槽到各點位端的長度； 加上各點位及配線箱槽處的冗余線長度：各點位出口處線的長度為200mm-300mm，配線箱內：線的長度為500mm，背景音樂出口處：線長1.5米至2米。
3. 確定標簽：將各類線纜按一定長度剪斷后在線的兩端分別貼上標簽。
4. 確定管內線數：管內線的橫截面積不得超過管的橫截面積的80%。

五、封槽

1. 固定暗盒：除廚房、衛生間暗盒要凸出墻面20mm外，其他暗盒與墻面要求齊平。幾個暗盒在一起時要求在同一水平線上。
2. 地面PVC管要求每間隔一米必須固定;地槽PVC管要求每間隔兩米必須固定;墻槽PVC管要求每間隔一米必須固定。封槽：封槽后的墻面、地面不得高于所在平面。
3. 清掃施工現場：封槽結束后，清運垃圾，打掃施工現常
4. 進線穿線管2——3根從大廈配電箱引入機房，出線穿線管從機房到各個信息點，所敷設暗管(穿線管)應采用鋼管或阻燃硬質聚氯乙烯管(硬質PVC管)。
5. 直線管的管徑利用率應為50%——60%，彎管的管徑利用率應為40%——50%。所布線路上存在局部干擾源，且不能滿足最小凈距離要求時，應采用鋼管。
6. 暗管直線敷設長度超過30米時，中間應加裝過線盒。暗管必須彎曲敷設時，其長度應≤15米，且該段內不得有S彎。連續彎曲超過2次時，應加裝過線盒。暗管彎曲半徑不得小于該管外徑的6——10倍。在暗管孔內不得有各種線纜接頭。

三層辦公樓網絡布線

方案一：把機房放在3樓或4樓（節省線纜），不用樓層管理子系統，把線直接歸入機房，不用配線架，直接做水晶頭插交換機，不用信息面板，進入各屋后用pvc線槽直接出線接水晶頭連接電腦。
方案二：以機房為準，由上到下做一個垂直干線子系統（用光纖連接），每個樓層用一臺帶光纖連接的交換機，由于點位較少，另一個可以選擇16孔等不帶光纖連接的（用網線直接串），信息面板，配線架同上（不用，要是想做給領導看單說）
方案三：每個房間放一直兩條線（另一條備用），到各個房間后用4、6、8孔小型交換機連接（超級便宜），這樣即使每個房間放兩條線的話才22個信息點，這樣用一臺24口的普通交換機就夠了。網速要是要求百兆以?xún)?nèi)，超五類線纜足夠。
注意事項：每層增加30臺電腦的話用電量就大約到了9000w,所以你供給電腦的電源就要在64安培以上，電纜要在4平方以上（根據顯像管顯示器計算，如果是液晶顯示器以上配置絕對安全）
