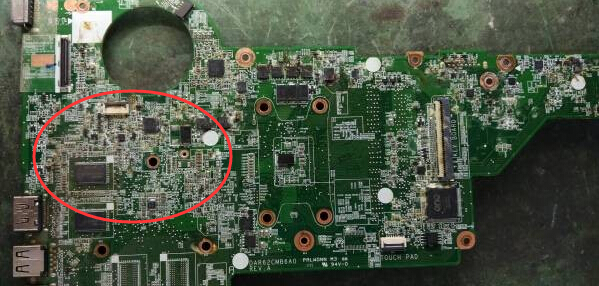

我們接到機器機型號是：惠普14-E033TX；版號：DAR62CMB6A 此機是商家?guī)Э蛻魜硭托?，老客戶進水有幾天了，期間自己通過電。進水機器直接拆機，網際電腦技術拆開一看進水面積很大啊。如下圖  。



    跟客戶溝通好。主板先做進水處理再進行檢測，進水處理有單獨收費用，客戶同意。找點洗潔精，用牙刷整板用水清洗，洗干凈后上BGA，溫度調到150度，烤板10分鐘。清理之后查看主板芯片腳腐蝕很嚴重再維修。

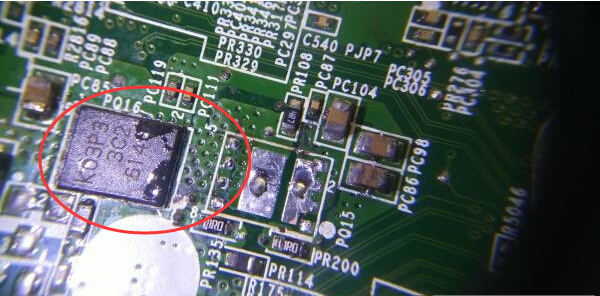

         用表測量各電路阻值，測量公共點是阻值只有15歐姆。再測各電感阻值，發現公共點的阻值跟獨顯供電阻值一樣，表示獨顯供電MOS擊穿。取下顯卡供電MOS管阻值正常如下圖



         供電點正常了 可以上電了，待機電流0.023A。試著觸發，電流有明顯的變化。這樣看來待機部分基本上是正常的。開始用放大鏡，整板觀察腐蝕的電路，并且更換腐蝕了的電阻，在論壇下一個圖紙比照查參數，發現所有腐蝕的電阻都是19V限流的1M電阻。把腐蝕了的芯片全換新斷線的地方全部連上再說；

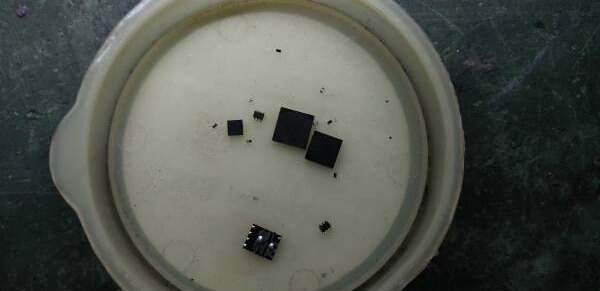

        斷線的地方連好。太多了就不發圖了。這是換下的電阻和芯片 ；可以看出問題來啦

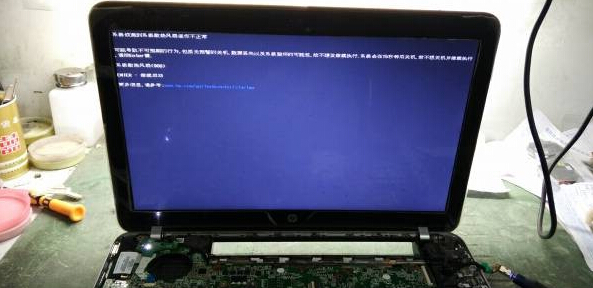

開始上電，觸發，電流跳變到0.5-0.6A停下，接屏亮了如下圖

          但是維修還沒結束，裝機測試發現，不充電，不認獨立顯卡。只有拆機再檢查了，先修不充電，檢查充電電路，發現Q30擊穿 職電路圖

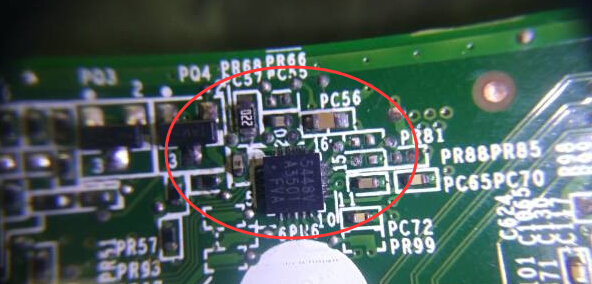

         Q30為N溝道MOS管，料板拆一個換上，上電，什么情況無待機了 電流0.000A-0.002A變化。測G極無24V電壓，明顯不通嘛。打算換一個充電芯片，找了一圈都沒找到BQ738，論壇搜了下說BQ738更BQ725可以通用，就試試吧，上電還是不行，沒辦法了只有上示波器了，測量發現Q30 G極波形成鋸齒狀。

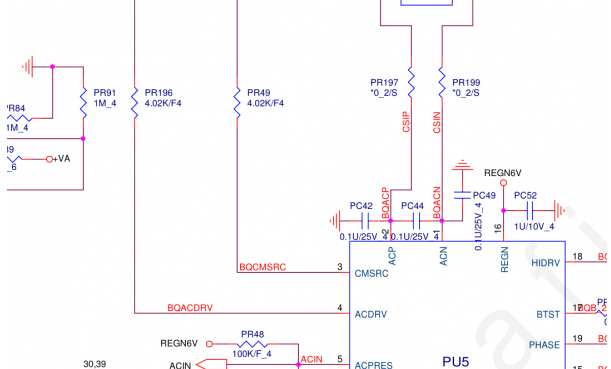

    有動作表示芯片在工作，這個現象像是后極短路一樣。思考一下，以前研究過這個芯片，有電流檢測什么的。是由兩個電阻構成的。一測發現問題 ；PR49阻值無窮大，找一個換上，通電電流0.023A正常了呀

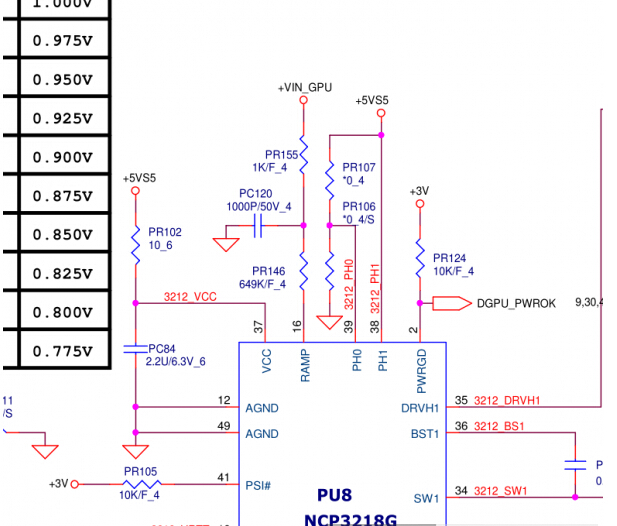

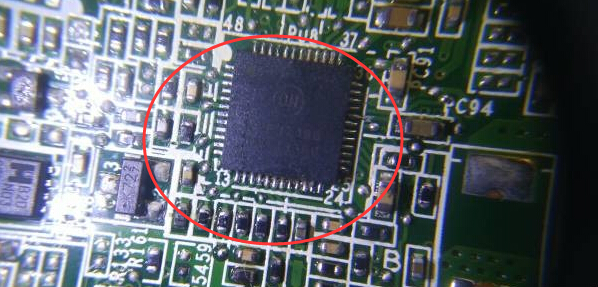

  上電池OK能正常充電。好吧 還沒完還有獨顯沒出來呢;繼續查，獨顯電源芯片也進水腐蝕了的，并且換了一個新的上去，斷線也補好了，腐蝕的電阻也換了，還有什么問題呢？開機測量沒有獨顯供電，進系統也沒有供電。喝口水思考一下，電阻PR155腐蝕過了 仔細看電路發現和PR146串連在一起的  。測量發現PR146電阻無窮大，此電阻是649K精確電阻，只有慢慢找了。在料板上成功找到一個換上再試

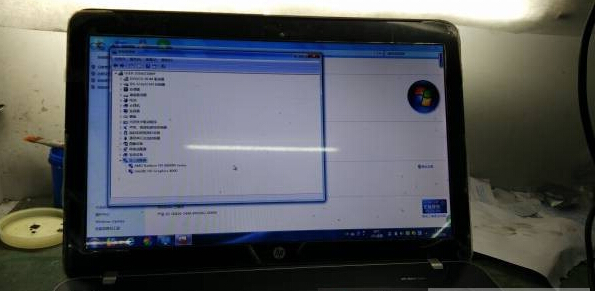

   通電測量獨顯供電處來了裝機測試，顯卡來了；進行壓力測試和跑3D都沒問題。到此維修結束惠普14-E033TX進水幾天開不了機過程。大家收藏喲
