來源問題分析：三星筆記本電腦300E4A

1.客戶拿過來按開關鍵；指示燈有光亮；

2.接電源電流從1.185A降到0.98A左右不動了；

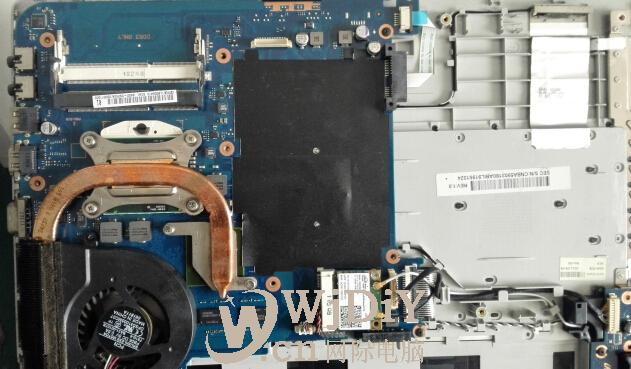

3.客戶說自己開始可以開機只是藍屏；我拆了如下圖：

3v  5v是由51125RGER芯片產生
1．量測芯片主供電腳16PIN 為0v,13腳電壓開啟為0v.量電阻R441上端，為19.5v,下端沒有懷疑電阻R441壞，此電阻為3R3，換一樣的，下端還是為0，直接用鑷子短接芯片51125冒煙，找了個EN EF代換，R441下端還是為0。再換R441   3r3電阻，下端有19.5V,可電池為0.0654A電流明顯偏大，有點像短路.
在網上看了下51125的工作原裝，說在芯片51125的8腳和17腳可以判斷芯片好與壞，VREG3和VREG5沒有電壓或短路，51125芯片和EC壞。量測VREG3為短路，由于之前換過51125芯片，懷疑EC芯片那頭也了問題，取下EC芯片，EC芯片為MEC1310-NU,沒有一樣的，網上找了下沒有說有代換的，找了個MEC1308，找圖紙大概對了下?lián)Q上，不行，仔細看圖紙發現芯片51125供給EC的72腳不一樣，MEC1308的72腳是接地的，而MEC1310是供電。網上定了芯片兩天到了。
換上MEC1310-NU,換上第一個51125的第8pin還是短路為0，換第二個正常，但按下開關鍵還是電流沒有跳變。為0.0196A。3V  5V沒有產生。把芯片51125也換了，一起定回來的芯片，也是換到第2個才有了點反應。但待機電流還是有點大為0.0654a量測VREG5對地，為8Ω。直接在此處的C6502電容上加5V電壓燒，芯片U507(51117RGYR)燙，此芯片是產生1.5V電壓的。
