一、故障說明：通電電流0.86A左右，裝不裝內存都一樣。
檢查了內存SMB_DATA \ SMB_CLK 有3.3V無波。檢查內存所有工作條件，發現內存復位沒有正常產生，實測為0V。判斷為有ADS#不跑碼。
二、內存復位來自于北橋，按照一般情況，三代內存的復位，有些機子在北橋收到南橋發過來的PLT_RST#以后就產生，有些機子則是在CPU工作以后才產生，這里不做過多討論。內存無復位，按照不跑碼的來修。
①先是對內存數據線進行掃雷，未發現明顯偏大偏小。
②檢查LPC_LFRAME#信號是否正常。
③檢查SPI BIOS CS#信號是否正常。
三、LPC_LFRAME# CS#均正常，先刷個BIOS試試，故障依舊。

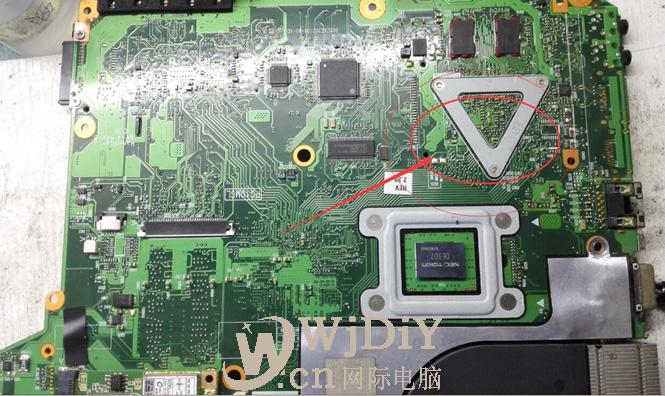

四、檢查南北橋所連接的所有總線，功夫不負有心人。如下圖：顯卡端PCI_E總線第二個電容對地懸空。
五、換顯卡。
（第一次遇到這樣的情況，按照我的理解有如下可能：
①這邊BIOS優先檢測顯卡，顯卡不過不初始化內存，南橋不讀取內存信息。
②北橋檢測到PCI_E總線有問題，不跑碼。）
第二個電容對地阻抗恢復正常。
六、測內存復位，SMB_DATA。內存復位正常1.5V；SMB_DATA，跳動4次，電流跑到1.6A左右。
七、總算亮機了。 網際電腦專業維修筆記本電腦服務電話13713730648
