聯想B470 今天客戶送修聯想B470 大短路 插上 穩壓器 4.5A 過流 咔咔響！大短路哦 ，經驗告訴我 一般是 19V 主供電短路！拆機吧 沒有 明顯燒傷 ，拆下 CPU 內存 裸板測試，插電 就讓他自己燒雞吧 哈哈，用手摸摸 哦 CPU 供電的上管，一組超熱燙手！大家知道 哪里壞了吧 ，果斷拆下，用萬用表測試哦 真的壞了 DS通了 而且燒黑了 ，在測量主板 上的 DS哦 還是短路的 ，簡單的 看了一下 附近有個 曉得 8腳芯片PU4301 和這個MOS管 相連，用表筆 測量一下 哦 1腳 8腳 阻值O哦 ，比較 型號相同的 PU4306 阻值 大概 300-600 O ,很可能 PU4301 掛了 拆下 測量 主板上阻值正常 ，再測芯片 1 ，8 腳 歸零，壞了！

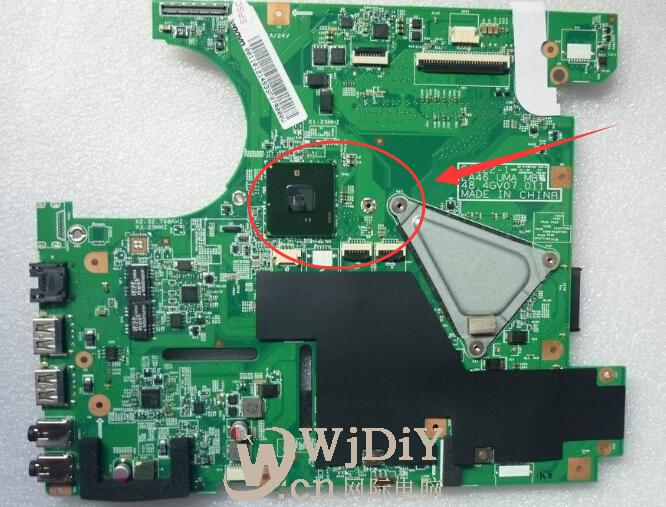

                                                     聯想B470主板（圖）

插電測試 0.02A 基本正常 ，到此 短路排除 ！
8腳芯片芯片上寫的LA48 要找到 比較難的 哦 好在 我有別的料板上 有LA43 測試一下 各引腳相對應的連接一致，淡然了 也是 在 CPU 的 供電附近 一共有3個，基本上不用測，心里是這么想的但是還是仔細的 測量了一遍，最后就是該裝 MOS 的 過程了 很簡單 CPU 供電 基本上 都是 N 溝道的 所以 直接在別的主板上拆了一個 大功率的 N 管 ，對應好 各個極性焊上，飛了一根 G極線 ，基本上大功告成，分別測試一下 附近的 阻值沒問題！插電 OK 待機 0.02A 裝機測試，一切正常進入系統！整個修理過程 大約60分鐘，再次很慶幸 CPU 是 好的 ?。。。?！
聯想B470筆記壞的很多！一般要先測試一CPU！
