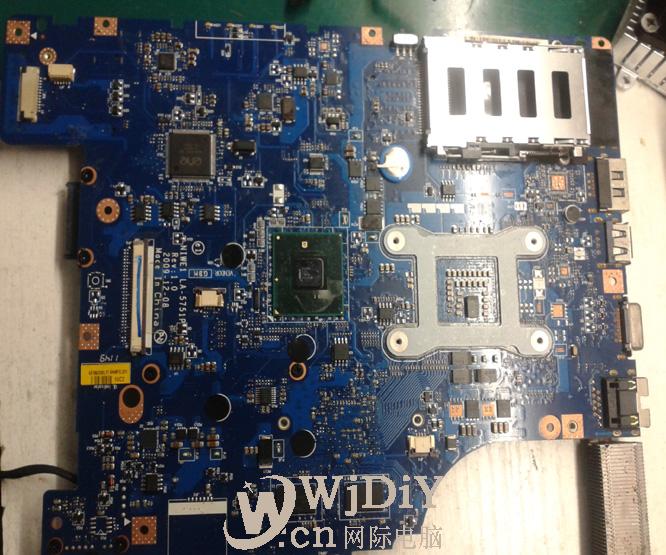

拿到主板后仔細察看，發現電容C689有一點燒痕，拆下后測量，發現已短路，于是換新該電容后通電試機，可以觸發但上電至0.102A后掉電，肯定還有其他短路的地方。
檢測各大電感，沒有發現短路，看上電時序，一個個找，在觸發上電瞬間，各處電壓都有，是否因大短路燒壞了其他地方。根據經驗，此機CPU供電處的鐵殼MOs管容易壞，鐵殼管G極和S極是罩在里面的，于是測量PU6的20、21兩腳，正常，如圖4所示?？磋F殼管正面外觀也是正常，于是將其拆下，看其反面有輕微燒痕，但拆下后測量屬正常。為保險起見將其換新，再試機，上電后開機電流上升至1.4A多，然后掉至0.9A左右，期間有跳變，感覺不正常，接屏果然不亮機。
再認真測量，發現顯卡供電L19沒有電壓輸出，顯卡供電芯片U48（ISL62872）的各腳均正常，但就是沒有電壓輸出。將U48換新后，通電試機開機電源從1.4A多掉到1.2A左右，期間跳變正常，上電測試，運行正常，故障排除。
