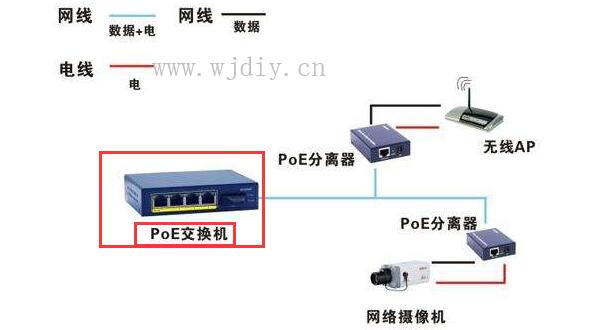

無線監控POE供電系統構成：一個完整的POE系統包括供電端設備(PSE, Power Sourcing Equipment)和受電端設備(PD, Powered Device)兩部分。PSE設備是為以太網客戶端設備供電的設備,同時也是整個POE以太網供電過程的管理者。而PD設備是接受供電的PSE負載,即POE系統的客戶端設備,如IP電話、網絡安全攝像機、AP及掌上電腦( PDA)或移動電話充電器等許多其他以太網設備（實際上,任何功率不超過13W的設備都可以從RJ45插座獲取相應的電力）。兩者基于IEEE 802.3af標準建立有關受電端設備PD的連接情況、設備類型、功耗級別等方面的信息聯系,并以此為根據PSE通過以太網向PD供電。

當在一個網絡中布置 POE供電端設備時,POE以太網供電工作過程如下所示。

1. POE供電檢測：一開始，POE設備在端口輸出很小的電壓，直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。

2.POE供電PD端設備分類：當檢測到受電端設備PD之后，POE設備可能會為PD設備進行分類，并且評估此PD設備所需的功率損耗。

3. POE供電開始供電：在一個可配置時間(一般小于15μs)的啟動期內，PSE設備開始從低電壓向PD設備供電，直至提供48V的直流電源。

4.POE供電：為PD設備提供穩定可靠48V的直流電，滿足PD設備不越過15.4W的功率消耗。

5.POE斷電：若PD設備從網絡上斷開時，PSE就會快速地(一般在300～400ms之內)停止為PD設備供電,并重復檢測過程以檢測線纜的終端是否連接PD設備。

無線網橋的工作方法：這些獨立的網絡段通常位于不同的建筑內，相距幾百米到幾十公里。所以說它可以廣泛應用在不同建筑物間的互聯。同時，根據協議不同，無線網橋又可以分為2.4GHz頻段的802.11b或802.11G或者802.11GN以及采用5.8GHz頻段的802.11a或802.11an無線網橋。無線網橋有多種工作方式，每種差別略有差異，但是原理相同：網橋、AP、APC、透傳客戶端，中繼模式、路由模式等。

特別適用于城市中的近距離、遠距離通訊．它有2種接入方式，IP接口接入，IP+E1雙接口接入。

無線網橋的應用環境

在無高大障礙（山峰或建筑）的條件下，一對速組網和野外作業的臨時組網。其作用距離取決于環境和天線，現7km的點對點微波互連。一對27dbi的定向天線可以實現10km的點對點微波互連。12dbi的定向天線可以實現2km的點對點微波互連；一對只實現到鏈路層功能的無線網橋是透明網橋，而具有路由等網絡層功能、在網絡24dbi的定向天線可以實層實現異種網絡互聯的設備叫無線路由器，也可作為第三層網橋使用。

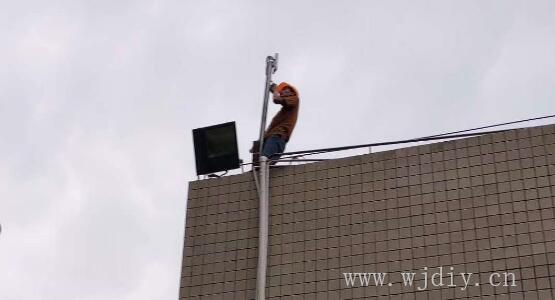

無線網橋通常是用于室外，主要用于連接兩個網絡，使用無線網橋不可能只使用一個，點對點必需兩個以上，而AP可以單獨使用。無線網橋功率大，傳輸距離遠（最大可達約50km），抗干擾能力強等，不自帶天線，一般配備拋物面天線實現長距離的點對點連接。

現在市面上已經出現了802.11n的無線網橋，傳輸速率可達到300Mbps以上。不過由于各種因素的影響，實際速率遠遠低于商家標榜的數值。但相對于11g的速率的確提高了很多，這也使得我們要求高帶寬，高傳輸速率成為可能。隨著技術的不斷發展，相信有更多的新產品會隨著新技術的出現而衍生出來。
